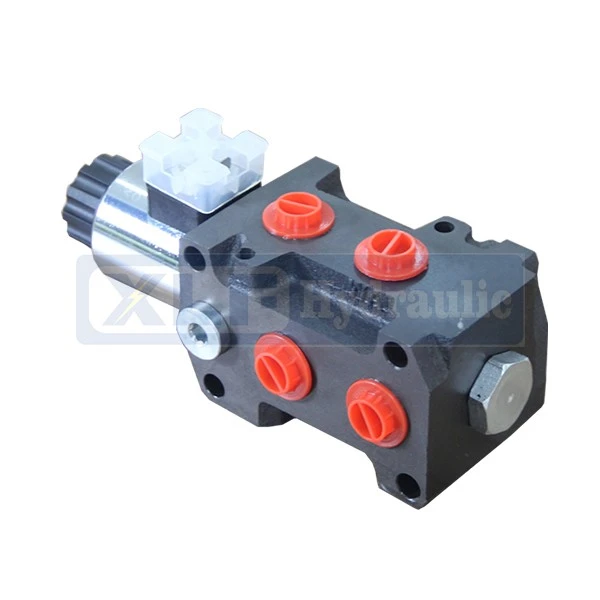

โซลินอยด์แรงดันสูงส่วนควบคุมวาล์วสปูลไฟฟ้า SVV06



โซลินอยด์แรงดันสูงส่วนควบคุมวาล์วสปูลไฟฟ้า SVV06





ฟังก์ชั่น: SVV06 เป็นวาล์ว 6 ทิศทางที่มีสปูลสลับซึ่งช่วยให้การกำหนดค่าส่วนเพื่อให้ได้วงจร 8 ทิศทางหรือ 10 ทาง ความเก่งกาจนี้ช่วยให้วาล์วควบคุมฟังก์ชั่นไฮดรอลิกหลายรายการด้วยวาล์วควบคุมทิศทางเดียว

ตัวเลือกการติดตั้ง: วาล์วสามารถติดตั้งหน้าแปลนซึ่งให้การเชื่อมต่อที่ปลอดภัยและมีเสถียรภาพในระบบไฮดรอลิก

แรงดันคอยล์: SVV06 มีให้บริการด้วยคอยล์ที่รองรับแรงดันไฟฟ้าที่ให้อาหารหลากหลายรวมถึง 12V DC หรือ 24V DC ทำให้สามารถปรับให้เข้ากับระบบจ่ายไฟที่แตกต่างกัน

แอปพลิเคชัน: วาล์วนี้ใช้ในการใช้งานที่หลากหลายรวมถึงเครื่องจักรการเกษตรเครื่องจักรก่อสร้างเครื่องป่าไม้และเครื่องขุดเจาะที่การควบคุมการไหลของไฮดรอลิกเป็นสิ่งจำเป็น





อัตราการไหลสูงสุด: 50 lpm

แรงดันการทำงานสูงสุด: 315 บาร์พร้อมโหลด, 210 บาร์โดยไม่ต้องโหลด

ช่วงอุณหภูมิน้ำมัน: -20 องศาถึง +70 องศา

ความหนืด: 15-380 mm2/s, สอดคล้องกับมาตรฐาน NAS 1638

ช่วงอุณหภูมิแวดล้อม: สูงถึง 50 องศา

อุณหภูมิขดลวด: สูงถึง 180 องศา

การกรอง: NAS1638, 9

รอบการทำงาน: 100%

การเชื่อมต่อ: วาล์วมีขนาดเธรดที่หลากหลายสำหรับการเชื่อมต่อรวมถึง G3/8, M18X1.5 และ SAE8 ที่มีความยาวที่สอดคล้องกัน (L) ของ G1/4, M14X1.5 และ SAE4 ตามลำดับ





1. สปูลสลับ 6 ทางใช้โครงสร้างส่วนหนึ่งซึ่งสามารถขยายออกเป็นวงจรน้ำมัน 8 ทิศทางหรือ 10 ทิศทางปรับให้เข้ากับเค้าโครงระบบไฮดรอลิกต่างๆ มันเข้ากันได้กับวงจรการไหลทั้งขนาดกลางและขนาดเล็กที่ตรงกับปั๊มลูกสูบไฟฟ้าและสถานการณ์การไหลขนาดใหญ่แรงดันสูงที่ปรับให้เข้ากับปั๊ม VT6ed

2. บล็อกวาล์วที่รวมเข้ากับวาล์วป้องกันการช็อตแบบ cross return สามารถติดตั้งหน้าแปลนซึ่งสามารถบัฟเฟอร์ความผันผวนของความดันความดันของระบบป้องกันส่วนประกอบหลักเช่นปั๊ม Veljan VT6ed และยังเหมาะสำหรับวงจรควบคุมความแม่นยำที่ขับเคลื่อนโดยปั๊มลูกสูบไฟฟ้า

3. ตัวเลือก Coil ที่มีแรงดันไฟฟ้าหลายตัวมีให้บริการซึ่งไม่เพียง แต่ตอบสนองความต้องการการควบคุมไฟฟ้าของปั๊มลูกสูบไฟฟ้า แต่ยังปรับให้เข้ากับระบบควบคุมอิเล็กทรอนิกส์เสริมของปั๊ม VT6ED ช่วยเพิ่มความหลากหลายของอุปกรณ์

4. เมื่อมีความจำเป็นที่จะต้องควบคุมแอคชูเอเตอร์สองตัวผ่านวาล์วควบคุมทิศทางพื้นฐานมันสามารถทำหน้าที่เป็นองค์ประกอบการเชื่อมต่อระหว่างแอคทูเอเตอร์และวาล์วควบคุมทิศทางพื้นฐาน มันเหมาะอย่างยิ่งสำหรับระบบคู่นักแสดงที่ขับเคลื่อนโดยปั๊ม Veljan VT6ED และยังสามารถร่วมมือกับปั๊มลูกสูบไฟฟ้าเพื่อให้ได้การควบคุมการกระทำสลับที่แม่นยำ

5. วาล์ว diverter ใช้เพื่อเพิ่มฟังก์ชั่นพิเศษเมื่อวาล์วควบคุมทิศทางจำเป็นต้องตระหนักถึงการดำเนินการตามลำดับเช่นการดำเนินการด้านความปลอดภัยและการควบคุมกระบอกไฮดรอลิกที่เลือก มันสามารถปรับประสิทธิภาพการกระจายการไหลของปั๊ม VT6ed และปรับปรุงการประสานงานการกระทำของระบบขับเคลื่อนลูกสูบลูกสูบไฟฟ้า

6. วาล์วตัวเลือกวงจรที่วางซ้อนกันได้รองรับการควบคุมไดรฟ์เดี่ยวของเทอร์มินัลผู้ใช้ 6 คนซึ่งรับรู้ผ่านการเชื่อมต่อซีรีส์ของ 5 วาล์ว diverter มันไม่เพียง แต่ปรับให้เข้ากับลักษณะการไหลขนาดใหญ่ของปั๊ม Veljan VT6ED แต่ยังสามารถสร้างความร่วมมือที่มีประสิทธิภาพด้วยแรงดันที่เสถียรของปั๊มลูกสูบไฟฟ้า

7. โปรดทราบว่าสายระบายน้ำจะต้องเชื่อมต่อกับถังน้ำมันเสมอ นี่คือพื้นฐานสำหรับการสร้างความมั่นใจในการทำงานที่มั่นคงในระยะยาวของปั๊ม Veljan VT6ED และปั๊มลูกสูบไฟฟ้าและสามารถหลีกเลี่ยงความเสียหายของปั๊มที่เกิดจากการกลับมาของน้ำมันที่ไม่ดี





โดยทั่วไปวาล์วป้องกันการช็อตข้ามกลับจากแบรนด์ต่าง ๆ คือไม่สามารถเปลี่ยนได้แต่อาจมีการสลับแทนกันตามเงื่อนไขในบางกรณี การวิเคราะห์เฉพาะมีดังนี้:

ขนาดการติดตั้งและมาตรฐานส่วนต่อประสาน: แม้ว่าวาล์วไฮดรอลิกบางตัวจะมีมาตรฐานสากล ISO สำหรับการติดตั้งขนาดพื้นผิวและตำแหน่งพอร์ต แต่วาล์วป้องกันการช็อตข้ามกลับจากแบรนด์ที่แตกต่างกันอาจแตกต่างกันในการออกแบบโครงสร้างที่เฉพาะเจาะจงเค้าโครงหลุมติดตั้งและวิธีการเชื่อมต่อพอร์ต ตัวอย่างเช่นวาล์วของบางยี่ห้ออาจใช้อินเทอร์เฟซหน้าแปลนพิเศษหรืออินเทอร์เฟซเกลียวที่เข้ากันไม่ได้กับแบรนด์อื่น ๆ ทำให้การติดตั้งเป็นไปไม่ได้

พารามิเตอร์ความดันและการไหล: ความดันที่ได้รับการจัดอันดับช่วงการไหลและพารามิเตอร์ประสิทธิภาพอื่น ๆ ของวาล์วต่อต้านช็อตจากแบรนด์ที่แตกต่างกันอาจแตกต่างกันไป หากความดันในการทำงานและการไหลของระบบเกินช่วงที่ได้รับการจัดอันดับของวาล์วต่อต้านช็อตจากแบรนด์บางอย่างการบังคับใช้แทนกันอาจทำให้วาล์วไม่สามารถทำงานได้ตามปกติ

โครงสร้างภายในและหลักการทำงาน: แม้ว่าพวกเขาจะมีฟังก์ชั่นเดียวกัน แต่วาล์วป้องกันการช็อตครอสเทิร์นจากแบรนด์ที่แตกต่างกันอาจแตกต่างกันในโครงสร้างภายในและหลักการทำงาน ตัวอย่างเช่นรูปร่างของสปูลความแข็งของสปริงและขนาดของรูหมาดจะส่งผลต่อประสิทธิภาพการทำงานของวาล์ว ความแตกต่างเหล่านี้อาจส่งผลให้เกิดผลกระทบการบัฟเฟอร์ที่แตกต่างกันต่อแรงดันแรงดันภายใต้เงื่อนไขของระบบเดียวกันเมื่อใช้วาล์วจากแบรนด์ที่แตกต่างกันทำให้ไม่สามารถถูกแทนที่ได้

วิธีการควบคุมและความเข้ากันได้: หากวาล์วป้องกันการช็อตใช้วิธีการควบคุมไฟฟ้าหรือไฮดรอลิกอินเตอร์เฟสสัญญาณควบคุมแรงดันไฟฟ้าควบคุมหรือข้อกำหนดปัจจุบันของแบรนด์ที่แตกต่างกันอาจไม่สอดคล้องกันซึ่งอาจไม่สอดคล้องกับวงจรควบคุมของระบบหรือวงจรน้ำมันควบคุมไฮดรอลิก

อย่างไรก็ตามหากวาล์วป้องกันการช็อตข้ามคืนจากแบรนด์ต่าง ๆ มีความสอดคล้องกันอย่างสมบูรณ์ในแง่ของขนาดการติดตั้งพารามิเตอร์ความดันและการไหลหลักการทำงานและวิธีการควบคุมหรือสามารถตอบสนองความต้องการขั้นต่ำของระบบโดยไม่ส่งผลกระทบต่อประสิทธิภาพของระบบอย่างมีนัยสำคัญ





สูงสุด P	กับ l	บาร์	315	แรงดันไฟฟ้า	V	12; 24 DC
สูงสุด P	ไม่มี l	บาร์	210	พลัง	W	36, 29
อัตราการไหล	สูงสุด	l/นาที	50	การสลับ ความถี่	1/h	15 000
อุณหภูมิน้ำมัน		ระดับ	-20+70	บรรยากาศ อุณหภูมิ		ถึง 50 องศา
ความหนืด		mm/s	15-380	อุณหภูมิขดลวด		ถึง 180 องศา
การกรอง	NAS1638		9	วงจรหน้าที่		100%



จ่ายแรงดันไฟฟ้า 12VDC หรือ 24VDC
รหัส	การเชื่อมต่อเกลียว
G38	P1, P2, A, B, C, D - G3/8 ; L = G1/4
M18	P1, P2, A, B, C, D - M18x1.5 ; L = M14x1.5
ซ่า	P1, P2, A, B, C, D -SAE8; l=sae4
