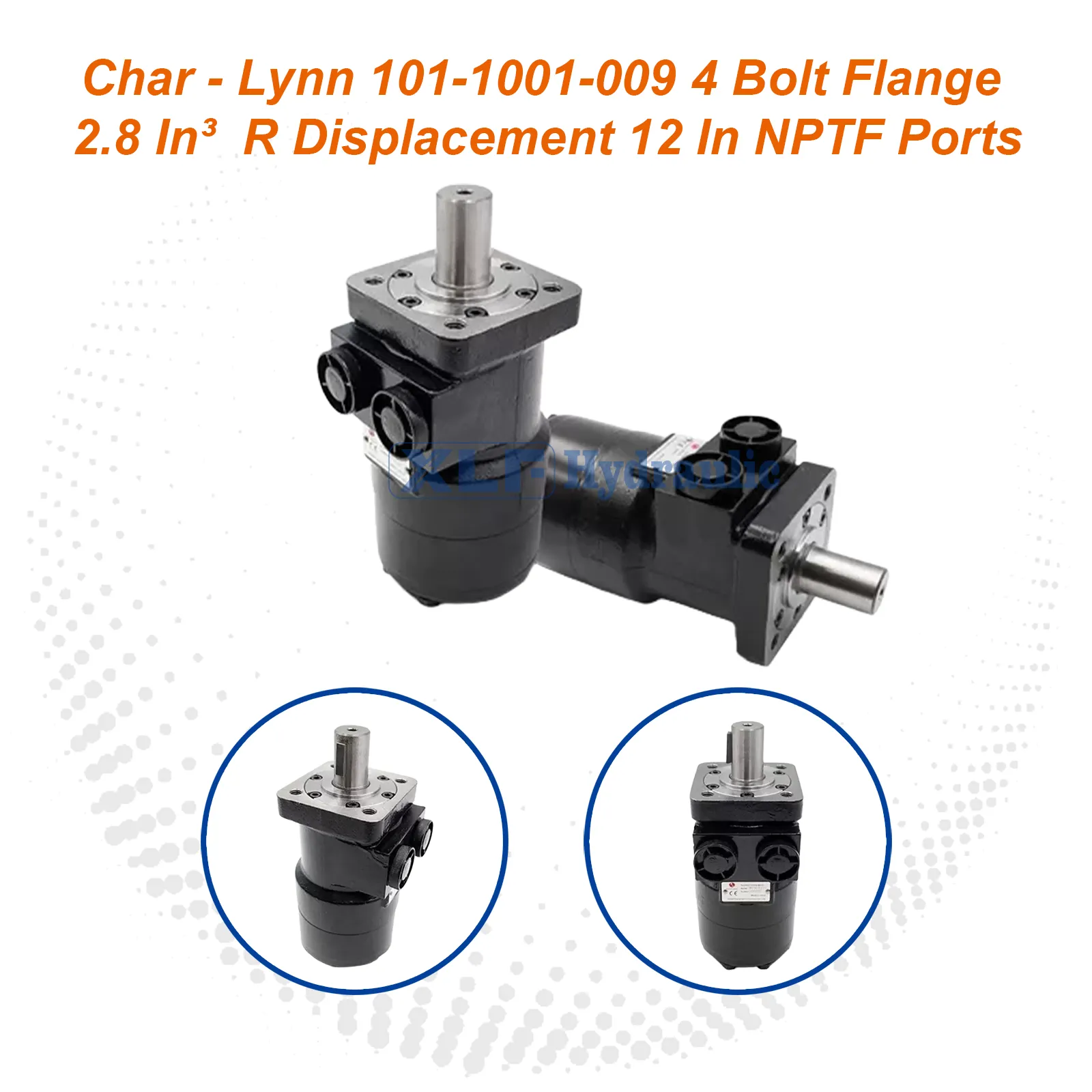

มอเตอร์ไฮดรอลิก Char-Lynn 101-1001-009 พร้อมหน้าแปลน 4 โบลท์ ปริมาตรกระบอกสูบ 2.8 In³/R และพอร์ต NPTF ขนาด 1/2 นิ้ว

รายการ	มอเตอร์ไฮดรอลิก
พิมพ์	ออร์บิทมอเตอร์
ทิศทาง	ซ้ายและขวา
OEM #	ชาร์-ลินน์ 101-1001-009
ความเร็ว	รอบต่อนาที
การกระจัด	46ซีซี
ขนาดพอร์ต	1/2 นิ้ว NPTF
ขนาดเพลา	เส้นผ่านศูนย์กลาง 1 นิ้ว X ความยาว 1-3/4 นิ้ว
ไฮไลท์	มอเตอร์ไฮดรอลิกไซโคลิด, มอเตอร์โรตารีไฮดรอลิก

Char-Lynn 101-1001-009 เป็นมอเตอร์ไฮดรอลิก gerotor ซีรีส์ H- ที่ผลิตโดยแบรนด์ Eaton Char-Lynn ซึ่งเป็นผลิตภัณฑ์-ซีรีส์ H คลาสสิกของอุตสาหกรรม มอเตอร์นี้ใช้เวลา-เทคโนโลยี Spool Valve ที่ทดสอบแล้วและการออกแบบ Gerotor ขั้นสูง โดยให้ระยะการเคลื่อนที่ 2.8 ลูกบาศก์นิ้วต่อรอบ พร้อมด้วยหน้าแปลนยึดทรงสี่เหลี่ยมแบบสลักเกลียว 4 ตัวและพอร์ตเกลียวท่อซีลแห้ง NPTF ขนาด 1/2 นิ้ว เป็นโซลูชันไดรฟ์ที่ดีเยี่ยมสำหรับการใช้งานที่มีการโหลดปานกลางต่างๆ

ผลิตภัณฑ์นี้มีชื่อเสียงในด้านโครงสร้างที่กะทัดรัด ประสิทธิภาพที่เชื่อถือได้ และความสามารถในการปรับเปลี่ยนการใช้งานได้อย่างกว้างขวาง เป็นตัวเลือกที่เหมาะสำหรับการใช้งานระบบขับเคลื่อนโดยตรง ซึ่งสามารถทดแทนส่วนประกอบระบบส่งกำลังแบบกลไกแบบเดิมได้อย่างมีประสิทธิภาพ และทำให้การออกแบบอุปกรณ์ง่ายขึ้น

1. เวลา-ทดสอบเทคโนโลยีชาร์-ลินน์ ไซโคลลอยด์

• อุตสาหกรรมคลาสสิก: ซีรีส์ Char-Lynn H เป็นผลิตภัณฑ์มาตรฐานในด้านมอเตอร์ไฮดรอลิกไซโคลลอยด์ ซึ่งได้รับการตรวจสอบจากการดำเนินธุรกิจในตลาดมานานหลายทศวรรษ
• การออกแบบองค์ประกอบสาม-: มีเพียงชิ้นส่วนที่เคลื่อนไหวได้ 3 ชิ้นเท่านั้น (โรเตอร์ไซโคลลอยด์ เพลาขับ เพลาเอาท์พุต) พร้อมด้วยโครงสร้างที่เรียบง่ายและความน่าเชื่อถือสูง
• มุมขับเคลื่อนที่ปรับให้เหมาะสม: มุมการทำงานของไดรฟ์ที่ปรับให้เหมาะสมจะช่วยลดการสึกหรอและยืดอายุการใช้งาน

2. เทคโนโลยีการกระจายวาล์วแบบสไลด์

• ครบถ้วนและเชื่อถือได้: ใช้เทคโนโลยีการกระจายวาล์วแบบเลื่อน-ที่ได้รับการรับรองจากอุตสาหกรรมเพื่อการตอบสนองที่ละเอียดอ่อน
• การออกแบบแรงดันสาม-โซน: การควบคุมแรงดันอิสระสำหรับโซนทางเข้าน้ำมัน โซนส่งน้ำมันกลับ และโซนตัวเรือน ส่งผลให้มีประสิทธิภาพสูงขึ้น
• แรงบิดสตาร์ทสูง: แรงดันสตาร์ทต่ำ โดยแรงบิดสตาร์ทเกิน 90% ของค่าทางทฤษฎี

3. ความหนาแน่นของพลังงานที่กะทัดรัดและมีประสิทธิภาพ

• เล็กแต่ทรงพลัง: ด้วยน้ำหนักเพียง 10.5 ปอนด์ ให้แรงบิด 650 นิ้ว- ปอนด์ และความสามารถในการไหล 12 GPM
• ความสามารถในการขับเคลื่อนโดยตรง: สามารถขับเคลื่อนกลไกการทำงานได้โดยตรงโดยไม่ต้องใช้อุปกรณ์ลดขนาด ทำให้การออกแบบอุปกรณ์ง่ายขึ้น

4. การกำหนดค่าอินเทอร์เฟซมาตรฐาน

• หน้าแปลน 4 โบลต์: หน้าแปลน Type B มาตรฐาน SAE พร้อมระยะรูยึด φ82.55 มม. ให้ความคล่องตัวสูง
• เพลาตรงขนาด 1 นิ้ว: เส้นผ่านศูนย์กลางเพลามาตรฐาน ใช้ได้กับคัปปลิ้งและดุมต่างๆ
• พอร์ตน้ำมัน NPTF 1/2": เกลียวท่อซีลแห้ง-มาตรฐานอเมริกัน ช่วยให้มั่นใจในการปิดผนึกที่เชื่อถือได้และความพร้อมของอุปกรณ์เสริมที่ง่ายดาย
